電子元件

電感檢測方案

時間:2018-08-27


電感檢測方案_深圳市思普泰克科技有限公司。
思普泰克專注機器視覺檢測13年
針對產品外觀尺寸,瑕疵,缺陷,劃痕,污點,毛刺等檢測
有無數檢測案例,歡迎來電咨詢,免費獲取檢測方案
咨詢熱線:130 7781 9519

一:檢測內容及要求

檢測工件面積:

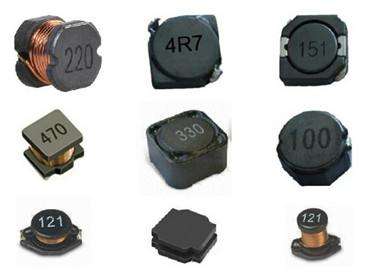

               電感樣件的底部外觀、頂部外觀和尺寸檢測

檢測內容:

               1:底面檢測破損、缺口.

               2:側面檢測高度、寬度.

               2:頂面檢測破損、缺口.

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量300-450(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構

整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 3,底面檢測、側面檢測、頂部檢測

5:工業鏡頭: 2個FA工業鏡頭、1個遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

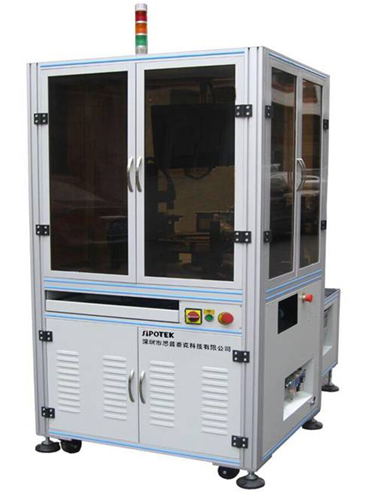

.1: 設備外觀3D立體圖

三:底面檢測孔方式

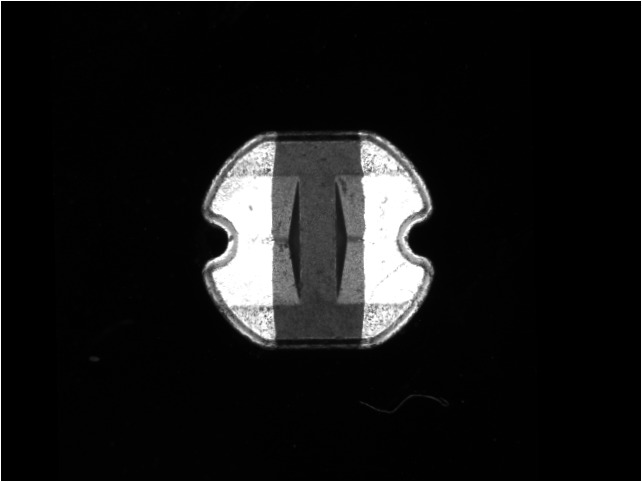

底面檢測效果原圖:

三:底面檢測孔方式

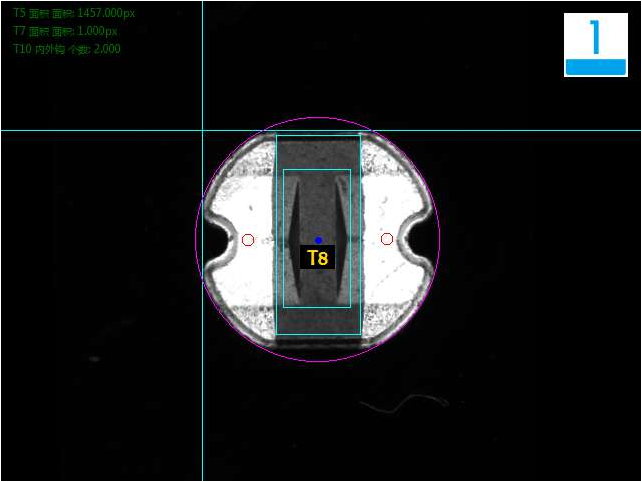

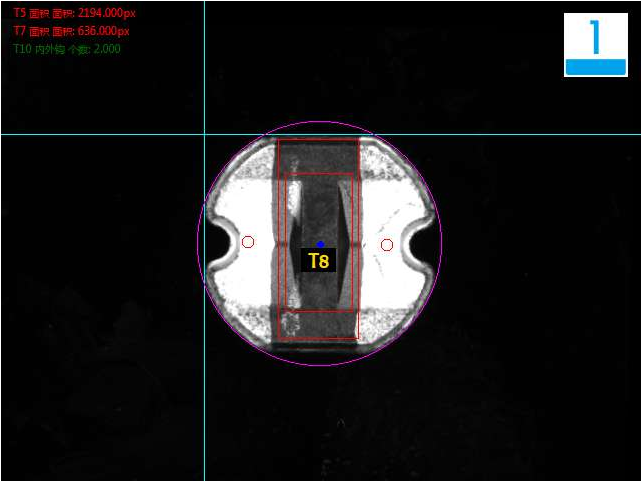

底面檢測良品分析圖:OK

三:底面檢測孔方式

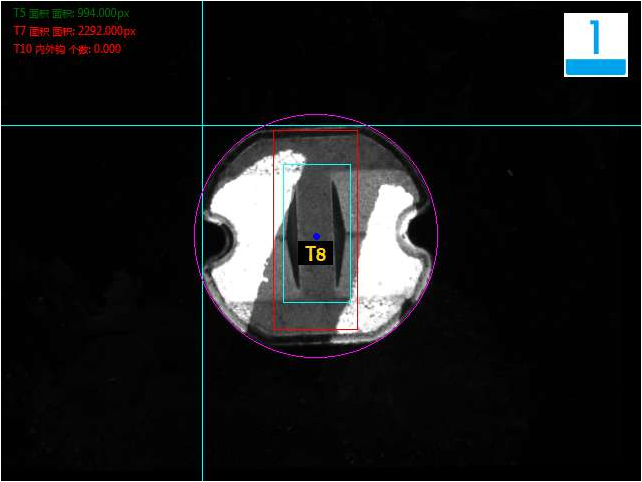

底面檢測印反不良結果圖:NG

三:底面檢測孔方式

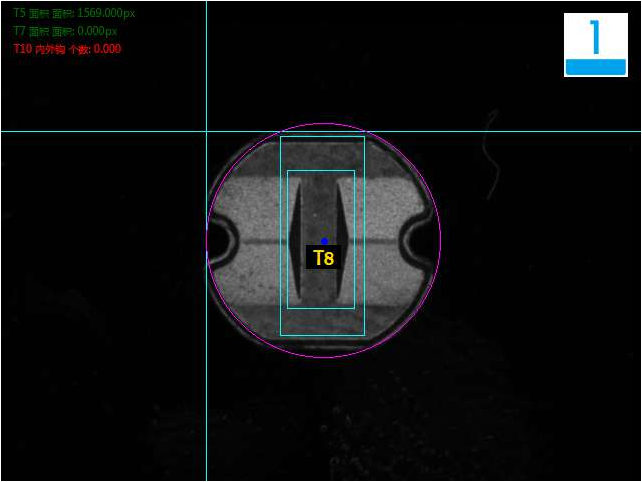

底面檢測印斜不良結果圖:NG

三:底面檢測孔方式

底面檢測連銀不良結果圖:NG

三:側面檢測方式

側面檢測效果原圖:

三:側面檢測方式

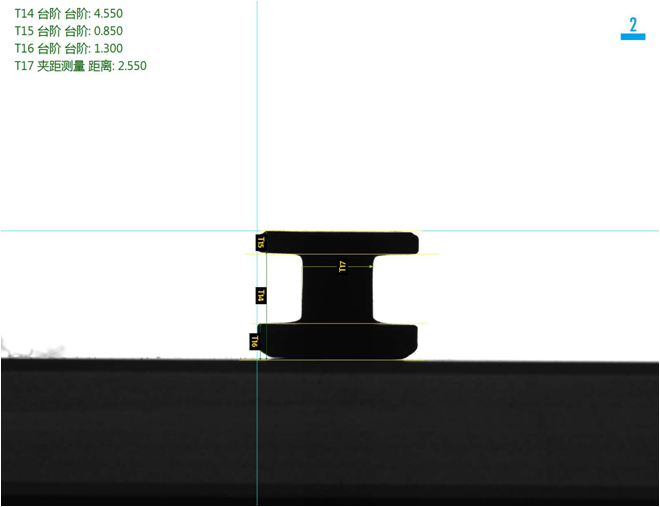

側面檢測良品分析圖:OK

三:頂部檢測方式

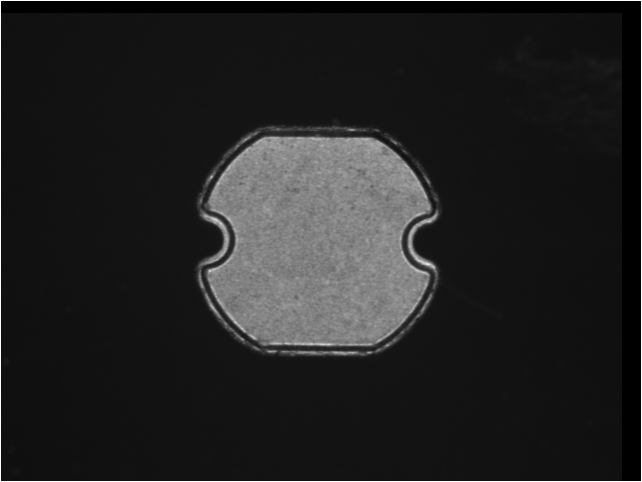

頂部檢測效果原圖:

三:頂部檢測方式

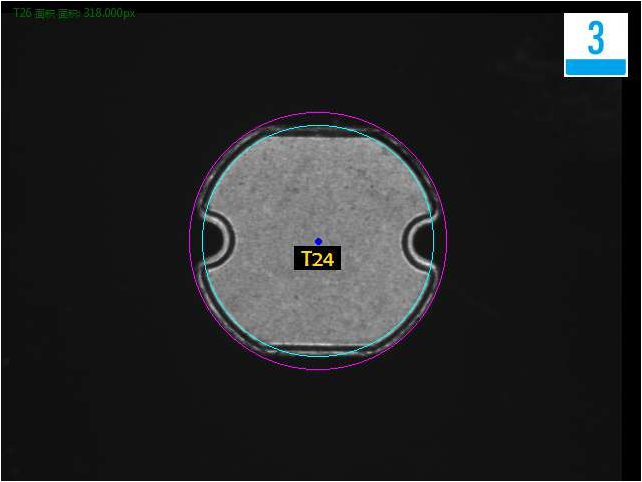

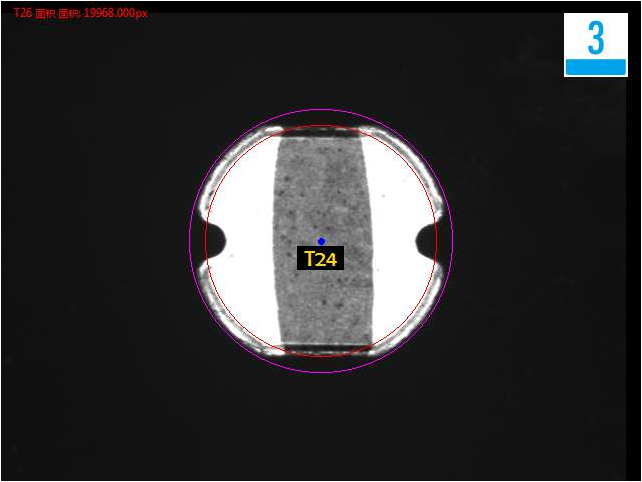

頂部檢測良品分析圖:OK

三:頂部檢測孔方式

頂部檢測印反不良結果圖:NG

.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA


以上就是電感檢測方案,詳情可咨詢思普泰克:130 7781 9519. 支持免費測樣和方案制定。
