精密五金

五金圓帽機器視覺檢測方案

時間:2018-08-28


五金圓帽機器視覺檢測方案_深圳市思普泰克科技有限公司

一:檢測內容及要求

檢測工件面積:

              高度8.5mm*寬度10.3mm的整體樣件的外觀檢測

檢測內容:

               1:底面檢測表面凹槽

               2:側面檢測高度、寬度尺寸

               3:頂部檢測表面劃傷、碰傷

               4:斜面檢測內螺牙有無



注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構

整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 4,底部檢測表面凹槽。側面檢測高度、寬度尺寸。頂部檢測表面外觀劃傷、碰傷。斜面檢測螺牙

5:工業鏡頭:4FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

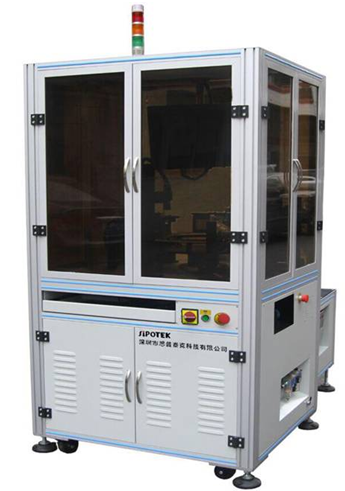

.1: 設備外觀3D立體圖

三:底部面檢測方式

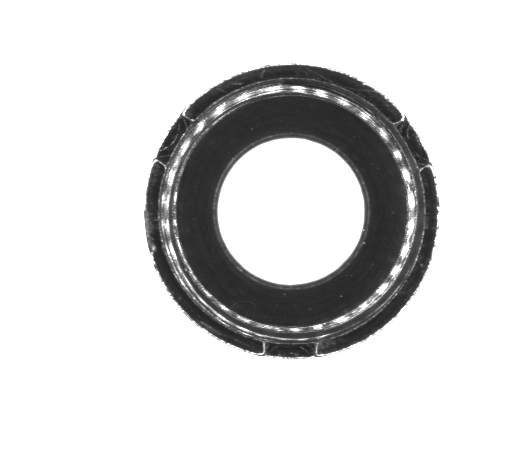

底部檢測效果原圖:


三:底部檢測方式

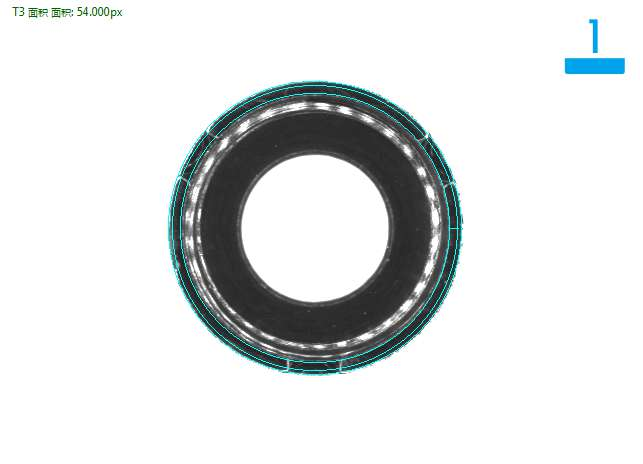

底部檢測良品分析圖:OK


三:底部檢測方式

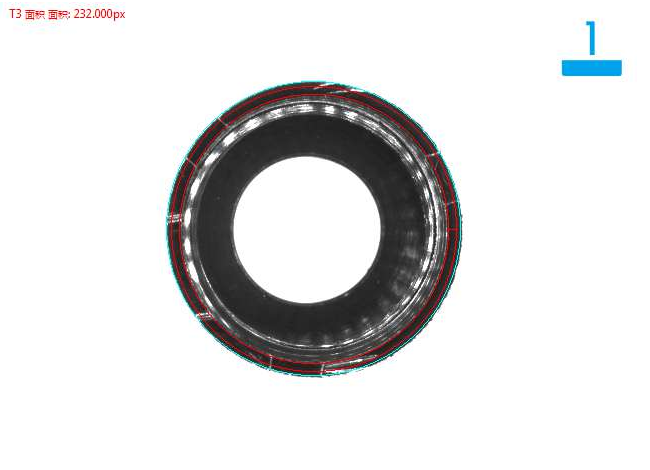

底部檢測高度不良不良品分析圖:NG


三:2側面檢測方式

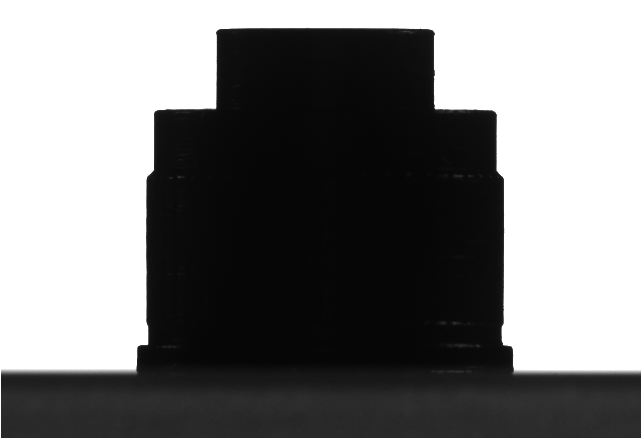

側面檢測效果原圖:



三:2側面檢測方式


側面檢測良品分析圖:OK


三:3頂部檢測方式

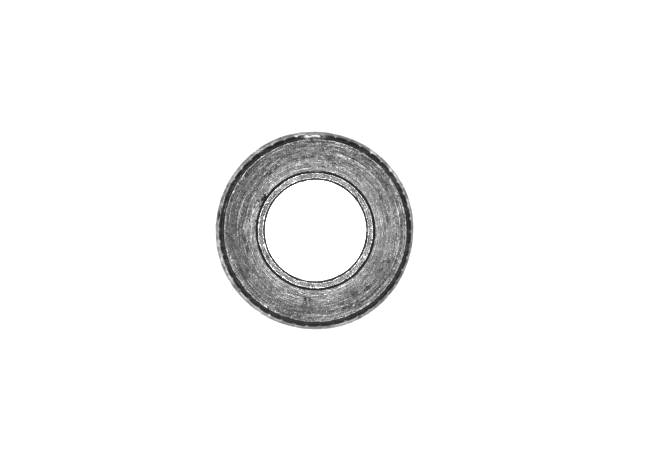

頂部檢測效果原圖:


三:3頂部檢測方式

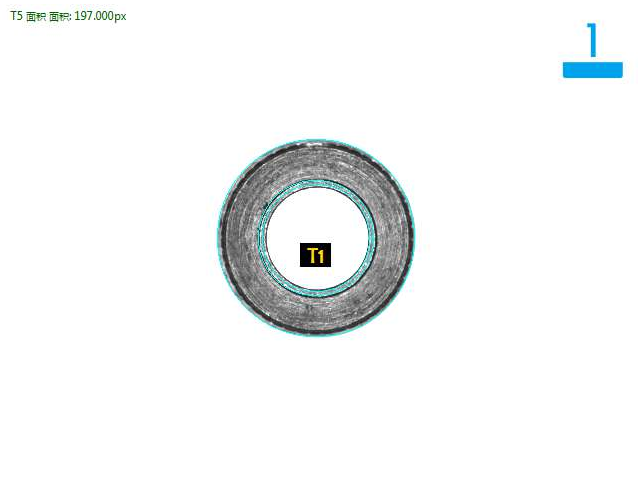

頂部檢測良品分析圖:OK


三:4斜面檢測方式

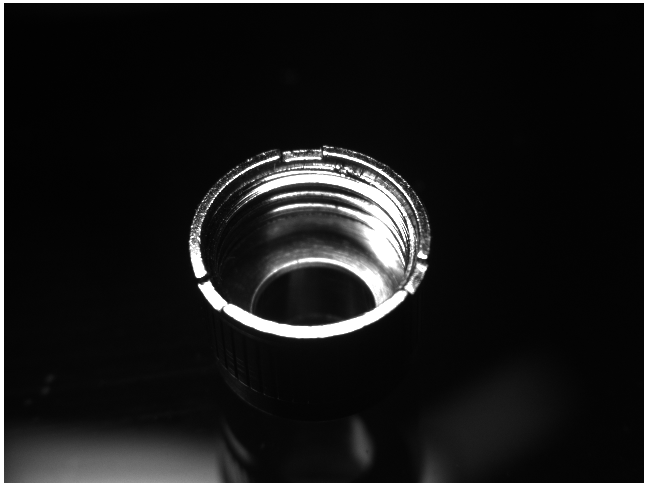

斜面檢測效果原圖:



三:4斜面檢測方式


斜面檢測良品分析圖:OK

.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA,氣壓0.35~0.7MPa

以上就是五金圓帽機器視覺檢測方案_詳細請咨詢思普泰克,咨詢熱線133 1692 9889
