螺絲接頭機器視覺檢測方案

時間:2018-09-04


螺絲接頭機器視覺檢測方案_深圳市思普泰克科技有限公司

一:檢測內容及要求

檢測工件面積:

              寬度17mm的六角螺絲頭、高度21mm的樣件的面積檢測

檢測內容:

               1:底面檢測頭部平面刮傷

               2:側面檢測高度、螺牙有無和數量

               3:頂部檢測螺牙前端破損

               4:背光檢測內小孔的直徑和頭部寬度

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量100-300(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構

整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 4,底部檢測平面刮傷。側面檢測高度、螺牙。頂部檢測螺牙前端             破損。 背光檢測小孔直徑

5:工業鏡頭: 4FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

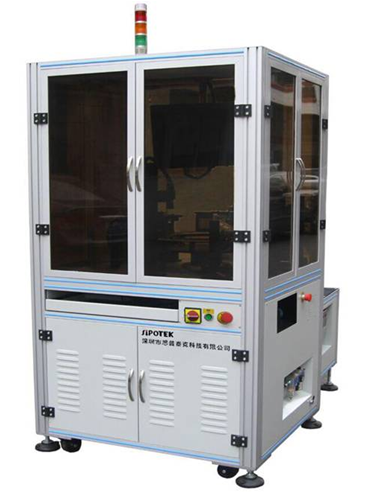

.1: 設備外觀3D立體圖

底部面檢測方式

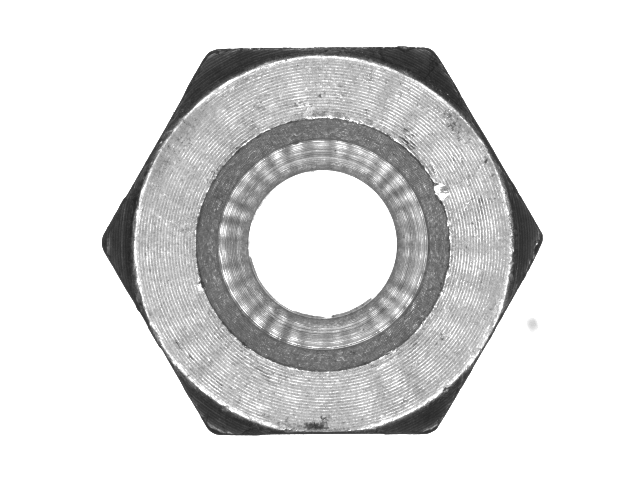

底部檢測效果原圖:

機器視覺檢測方案

三:底部檢測方式


底部檢測良品分析圖:OK

機器視覺檢測方案

三:底部檢測方式

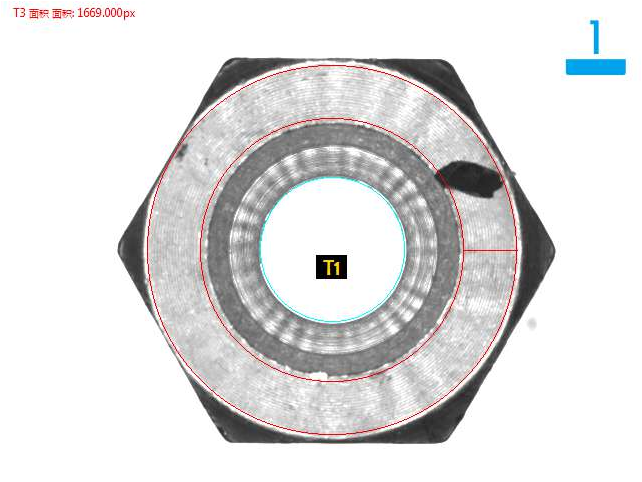

底部檢測油污不良品分析圖:NG

機器視覺檢測方案

三:2側面檢測方式

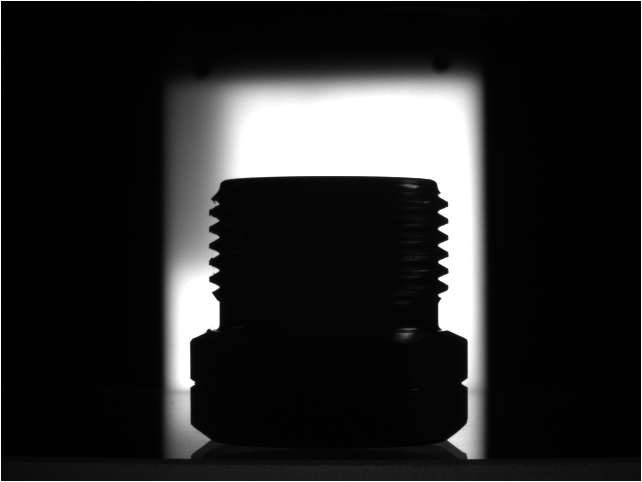

側面檢測效果原圖:


機器視覺檢測方案

三:2側面檢測方式

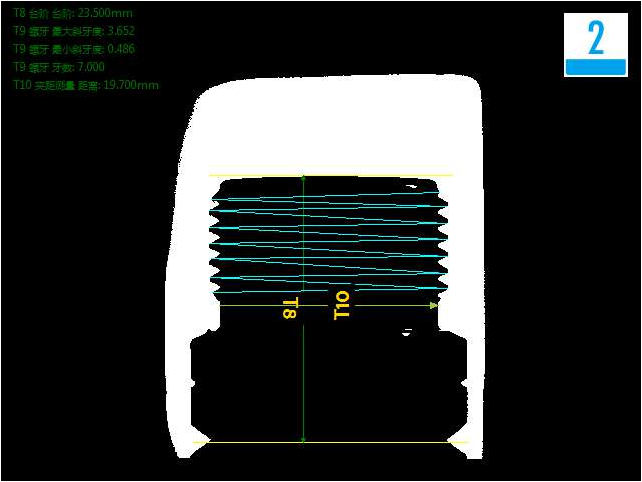

側面檢測良品分析圖:OK

機器視覺檢測方案

三:3頂部檢測方式

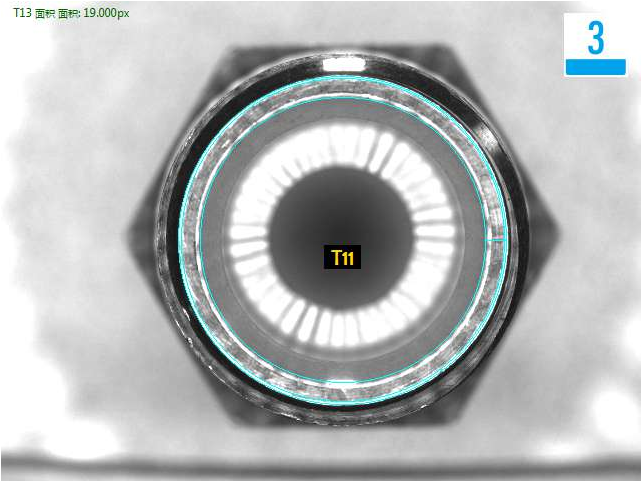

頂部檢測良品分析圖:OK

機器視覺檢測方案

三:4頂部背光檢測方式

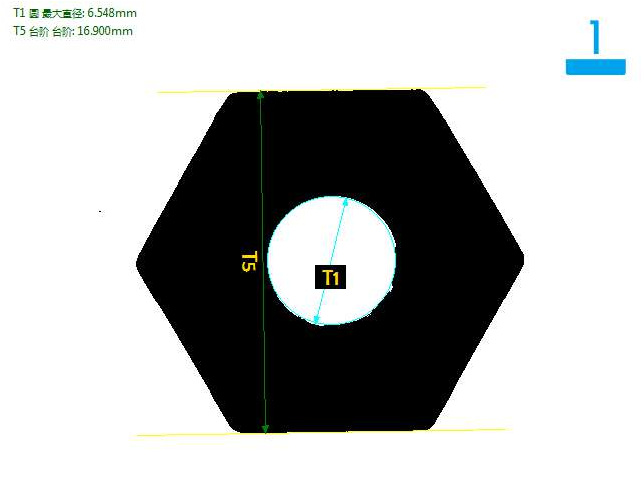

背光檢測良品分析圖:OK

機器視覺檢測方案

三:4頂部背光檢測方式

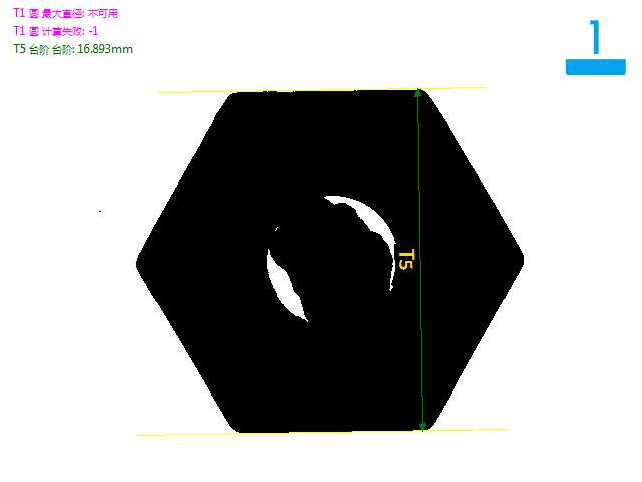

背光檢測內孔不良品分析圖:NG

機器視覺檢測方案

以上就是螺絲接頭機器視覺檢測方案_,詳細了解請咨詢思普泰克http://www.gzmixwell.com/ 咨詢熱線:130 7781 951
